Exemplo De Rosca Esquerda Com Ferramenta No Centro De Usinagem – A usinagem de roscas esquerdas em centros de usinagem exige conhecimento especializado dos diferentes tipos de roscas, das ferramentas adequadas e das técnicas de programação CNC. A escolha incorreta de qualquer um desses fatores pode resultar em defeitos na rosca, desperdício de material e, potencialmente, danos à máquina. Este artigo detalha os aspectos cruciais da usinagem de roscas esquerdas, fornecendo uma compreensão abrangente do processo.
Tipos de Roscas Esquerdas e suas Aplicações
Diversos tipos de roscas esquerdas são empregados em centros de usinagem, cada um com características e aplicações específicas. As roscas métricas esquerdas e as roscas UNC/UNF esquerdas são as mais comuns, distinguindo-se principalmente pelo sistema de unidades e pelos padrões de dimensão.
Roscas métricas esquerdas seguem o padrão ISO, especificando o diâmetro nominal e o passo em milímetros. Já as roscas UNC/UNF esquerdas utilizam polegadas como unidade de medida, com diferentes padrões para o passo dependendo do diâmetro nominal. A escolha entre esses sistemas depende das normas industriais e das especificações do projeto.
Aplicações industriais variam amplamente, sendo frequentemente utilizadas em situações onde se requer um aperto inverso ou para evitar afrouxamento por vibração. Exemplos incluem peças de máquinas sujeitas a altas vibrações, conexões que precisam resistir a forças de torção em direções específicas, e aplicações aeronáuticas e automobilísticas.
| Tipo de Rosca | Material | Passo (exemplo) | Aplicações |
|---|---|---|---|
| Métrica Esquerda (M10x1,5) | Aço Inoxidável, Aço Carbono | 1,5 mm | Engrenagens, parafusos de ajuste fino em equipamentos vibratórios |
| UNC Esquerda (1/4-20) | Aço Inoxidável, Latão | 20 fios por polegada | Conectores em equipamentos eletrônicos, peças aeronáuticas |
| UNF Esquerda (1/4-28) | Aço, Alumínio | 28 fios por polegada | Componentes de alta precisão, instrumentos científicos |
Ferramentas para Roscas Esquerdas em Centros de Usinagem
A usinagem eficiente de roscas esquerdas depende da seleção e utilização de ferramentas apropriadas. A escolha incorreta pode resultar em roscas defeituosas, quebra de ferramentas ou danos à peça.
Tipos de Ferramentas e seu Funcionamento

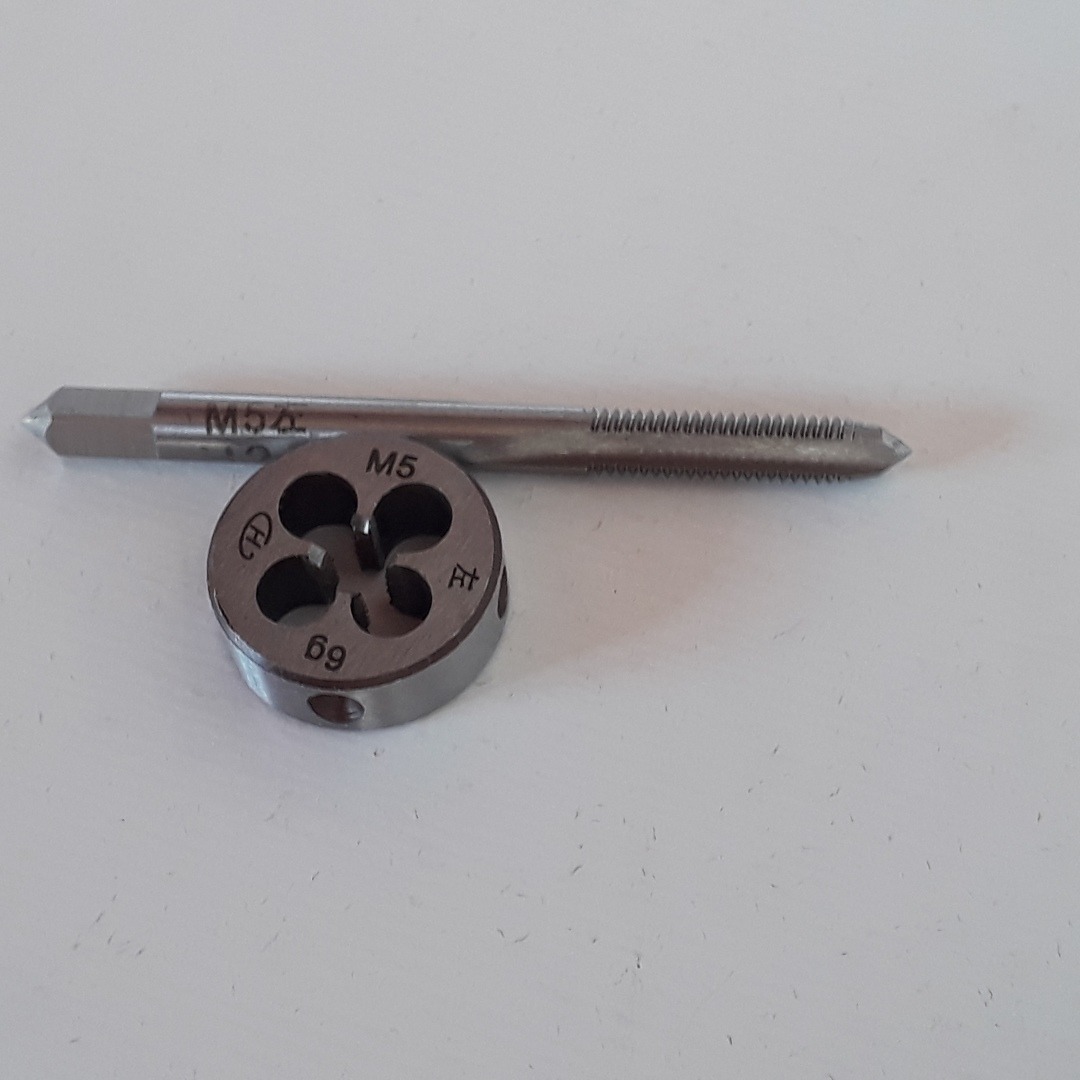

As ferramentas mais comuns incluem machos e tarraxas de rosquear, ambos disponíveis em versões específicas para roscas esquerdas. Essas ferramentas possuem um perfil de rosca invertido em comparação com as ferramentas para roscas direitas, permitindo a usinagem correta da rosca esquerda. O funcionamento envolve a rotação da ferramenta e o avanço simultâneo, criando o perfil da rosca na peça.
Ferramentas de rosquear internas (machos) são usadas para criar roscas em furos, enquanto ferramentas de rosquear externas (tarraxas) são usadas para criar roscas em hastes ou eixos. As ferramentas internas geralmente são mais resistentes ao desgaste, enquanto as ferramentas externas podem ser mais versáteis para diferentes diâmetros e passos.
A seleção da ferramenta adequada considera o diâmetro e o passo da rosca, o material da peça, e o tipo de usinagem (interna ou externa). Fatores como o material da ferramenta (aço rápido, metal duro) também influenciam a durabilidade e o desempenho.
- Macho de Rosca Esquerda: Imagem mental: Uma ferramenta cilíndrica com múltiplas ranhuras helicoidais invertidas, projetada para criar roscas internas. Especificações: Diâmetro, passo, comprimento, material (aço rápido, metal duro).
- Tarraxa de Rosca Esquerda: Imagem mental: Uma ferramenta com um perfil de rosca invertido, projetada para criar roscas externas. Especificações: Diâmetro, passo, comprimento, material (aço rápido, metal duro), tipo de fixação (fixa, regulável).
- Insertos de Rosca Esquerda: Imagem mental: Pequenos insertos intercambiáveis de metal duro com geometria de rosca esquerda, usados em porta-ferramentas específicos. Especificações: Diâmetro, passo, material (metal duro), geometria (forma e ângulo do perfil da rosca).
Programação CNC para Roscas Esquerdas
A programação CNC para roscas esquerdas requer atenção especial aos parâmetros de corte e à lógica de movimento da ferramenta. A direção de rotação da ferramenta é invertida em relação à usinagem de roscas direitas, e o avanço precisa ser precisamente controlado para garantir a qualidade da rosca.
Parâmetros de Corte e Estratégias de Usinagem
Parâmetros como avanço, profundidade e velocidade de corte devem ser cuidadosamente definidos, considerando o material da peça e a ferramenta utilizada. Avanços excessivos podem levar à quebra da ferramenta, enquanto avanços muito baixos resultam em tempos de usinagem prolongados. A velocidade de corte influencia a qualidade da superfície e a vida útil da ferramenta.
Estratégias de usinagem incluem rosqueamento direto (em uma única passada) ou rosqueamento com múltiplas passadas (para roscas mais profundas ou em materiais mais resistentes). O rosqueamento com múltiplas passadas permite um controle mais preciso da remoção de material e reduz a carga na ferramenta.
Exemplo de Código G
Um exemplo simplificado de código G para usinar uma rosca esquerda M10x1,5 em um centro de usinagem seria (note que este é um exemplo simplificado e pode variar dependendo da máquina e do software CNC):
G90 G0 X0 Y0 Z5 ; Posicionamento inicial G91 G1 Z-2 F100 ; Aproximação G76 P010000 Q100000 U-100000 W100000 R-0.5 F0.2 ; Ciclo de rosqueamento (valores hipotéticos) G91 G1 Z5 F100 ; Retorno M30 ; Fim do programa
(Observação: Os valores numéricos no código G são exemplos e precisam ser ajustados para cada aplicação específica. A letra P, Q, U, W, R e F representam parâmetros do ciclo de rosqueamento.
A interpretação precisa depende do controle numérico da máquina.)
Fluxograma de Programação e Execução
Um fluxograma descreveria as etapas: 1) Projeto e definição da rosca; 2) Seleção da ferramenta; 3) Programação CNC (definição de parâmetros e trajetória da ferramenta); 4) Simulação do programa; 5) Usinagem; 6) Inspeção da rosca.
Considerações sobre a Usinagem de Roscas Esquerdas
A usinagem de roscas esquerdas apresenta desafios específicos que exigem atenção e experiência. A compreensão desses desafios e a implementação de práticas adequadas são essenciais para garantir a qualidade do produto e a eficiência do processo.
Desafios e Causas de Defeitos
Um desafio significativo é a possibilidade de quebra da ferramenta devido à maior força de corte e ao atrito. Roscas incompletas ou defeituosas podem resultar de avanços incorretos, velocidades de corte inadequadas, ou vibração excessiva. A escolha incorreta da ferramenta, com geometria inadequada ou material inadequado, também contribui para defeitos.
Guia de Solução de Problemas
A resolução de problemas envolve a análise dos defeitos observados na rosca (ex: rosca incompleta, rosca danificada, quebra da ferramenta) e a identificação das possíveis causas. Ajustes nos parâmetros de corte, substituição da ferramenta ou melhorias no processo de fixação podem ser necessárias.
Dicas e Melhores Práticas, Exemplo De Rosca Esquerda Com Ferramenta No Centro De Usinagem
O uso de lubrificantes adequados, a verificação regular da ferramenta e a utilização de porta-ferramentas robustos são práticas recomendadas. A calibração da máquina e o monitoramento constante do processo são fundamentais para garantir a qualidade e a repetibilidade.
Exemplo de Consequências da Escolha Incorreta da Ferramenta
Utilizar uma ferramenta com um passo incorreto pode resultar em uma rosca com diâmetro irregular e com perfil de rosca inadequado. Consequências podem incluir a impossibilidade de encaixe correto com a peça correspondente, falha na vedação (em caso de conexões seladas) e comprometimento da resistência da união roscada.
Segurança na Usinagem de Roscas Esquerdas
A segurança é primordial na usinagem de roscas esquerdas, devido aos riscos inerentes ao processo de usinagem e ao uso de máquinas-ferramentas. A adoção de procedimentos de segurança adequados e o uso de equipamentos de proteção individual (EPIs) são essenciais para prevenir acidentes.
Procedimentos de Segurança e EPIs
O uso de óculos de segurança, protetores auriculares e luvas de segurança é obrigatório. A máquina deve estar em perfeito estado de funcionamento e devidamente protegida. O operador deve receber treinamento adequado e seguir rigorosamente os procedimentos de segurança estabelecidos.
Riscos Potenciais e Mitigação
Riscos incluem a quebra de ferramenta, projeção de fragmentos de material, acidentes com as mãos na zona de trabalho, e problemas com o sistema de refrigeração. A mitigação destes riscos envolve a utilização de ferramentas adequadas, o uso de proteções e o cumprimento das normas de segurança.
Medidas de Segurança Essenciais
- Inspeção regular da máquina e das ferramentas.
- Utilização correta dos EPIs.
- Treinamento adequado do operador.
- Manutenção preventiva da máquina.
- Respeito às normas de segurança.
Manutenção Preventiva
A manutenção preventiva da máquina e das ferramentas prolonga a vida útil dos equipamentos, reduz o risco de falhas e garante a segurança do operador. Isso inclui limpeza regular, lubrificação e inspeção de componentes críticos.
Qual a principal diferença entre uma rosca direita e uma rosca esquerda?
A diferença está no sentido de rotação: uma rosca direita gira para a direita para apertar, enquanto uma rosca esquerda gira para a esquerda.
Quais os riscos de usar uma ferramenta errada para usinar uma rosca esquerda?
Risco de danificar a peça, quebrar a ferramenta ou até mesmo causar acidentes.
Como posso garantir a qualidade da rosca usinada?
Usando ferramentas adequadas, lubrificação correta, programação precisa e realizando inspeções regulares.
